三維掃描介紹

三維掃描是指集光、機、電和計算機技術于一體的高新技術，主要用于對物體空間外形和結構及色彩進行掃描，以獲得物體表面的空間坐標。它的重要意義在于能夠將實物的立體信息轉換為計算機能直接處理的數字信號，為實物數字化提供了相當方便快捷的手段。三維掃描技術能實現非接觸測量，且具有速度快、精度高的優點。

藍白光掃描模式區別

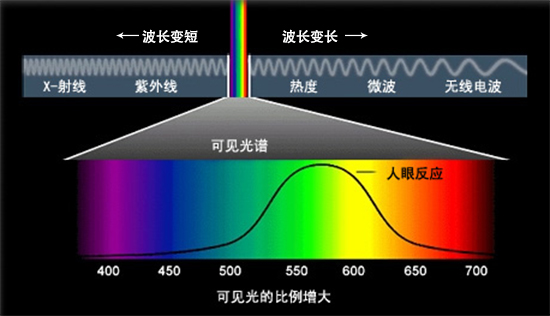

三維掃描儀所使用的結構光目前可分為白光與藍光技術，白光可以稱之為可見光；藍光屬于白光的一種；如下圖所示：

白光與藍光的區別是：波長越短，反射性越好，對于紋理復雜的物體成像效果越好。

下面我們重點講述煤氣灶進風管使用藍光拍照式三維掃描儀掃描案例：

三維掃描儀已經逐漸步入人們的生活，并不局限于工業生產，居家生活，廚房電器等等，都是常見且經常使用的東西，這些電器件不僅給生活增添了便利，也實現了快捷的生活方式。

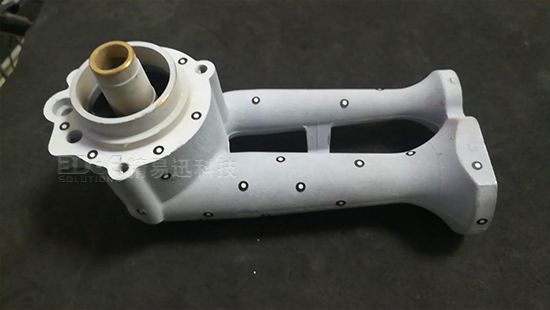

1.首先需要對被掃描樣件進行表面處理：
1）由于三維掃描儀采用光學的辦法對物體進行掃描，因此有些物體表面反光、透光或吸光的物體需要做表面處理噴涂顯像劑
2）粘貼標記點，標記點拼接是軟件算法執行的。三維掃描系統需要對兩幅之間識別的公共標記點進行疊加使得兩幅掃描存在于一個統一的坐標系，從而達到數據完整拼接

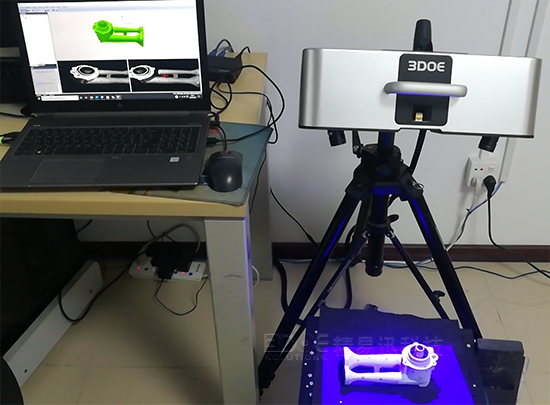

2.用藍光拍照式掃描儀對物體進行360°全視角掃描
把被掃描物體放置在機器的可視范圍內，進行掃描，可翻轉物體掃描或者移動機器掃描物體。

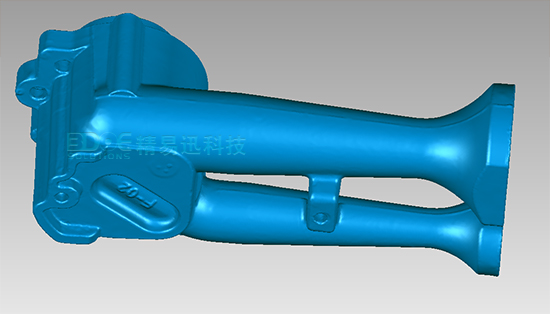

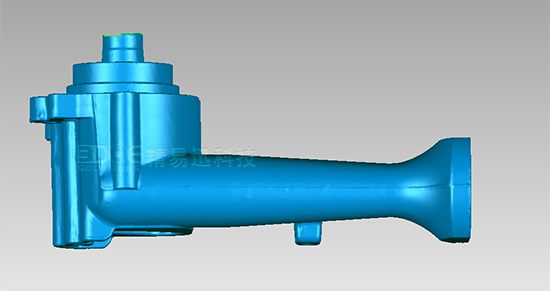

3.掃描完成后數據導出三角網格stl數據

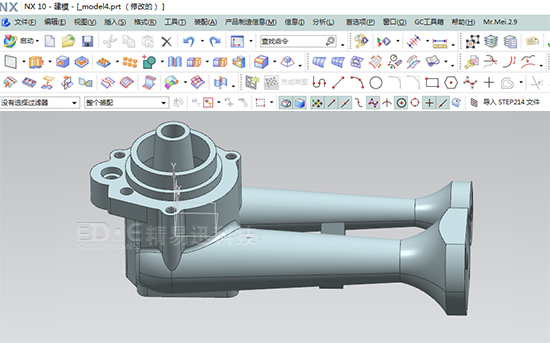

4.導入UG軟件進行逆向畫圖
