拍照式三維掃描儀-風扇葉片逆向設計 解決方案
時間：2021-07-19 11:03:09來源：精易迅拍照式掃描儀瀏覽次數：1921
風扇葉片逆向設計
客戶與精易迅技術約好時間，帶樣件過來掃描。希望通過三維掃描儀掃描獲取風扇扇葉的三維數據建立數模圖，用于后續產品的逆向設計、質量檢測等應用。
面臨問題
2、傳統的測量方法，難以準確獲取扇葉的曲面三維數據，也不能進行風扇葉片后期的二次設計與質量檢測。
風扇葉片逆向設計解決方案
客戶有負責逆向畫圖的技術人員，帶樣件過來只需要獲取3D數據，用于后期逆向建模，二次設計出更好的產品。根據客戶的需求，精易迅技術工程師采用白光三維掃描儀PTS-A，非接觸式掃描扇葉，方便、快捷的為客戶獲取風扇葉片的三維數據模型。
1、精易迅技術工程師和客戶溝通需求，觀察被掃樣件，確定能否對樣件進行掃描前表面處理。

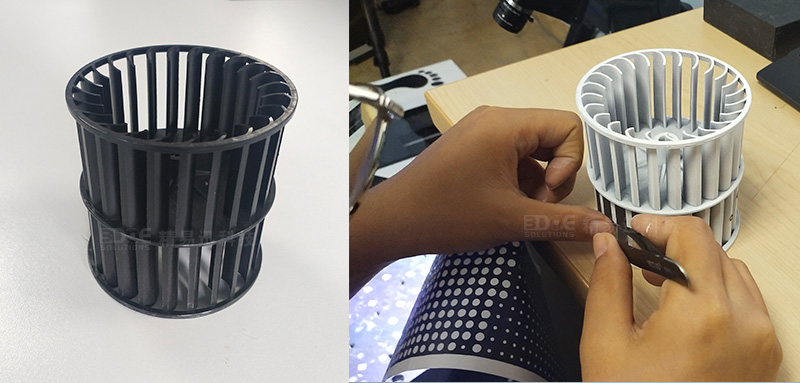

2、表面處理：被掃描樣件為黑色，需要對表面噴粉貼標記點。

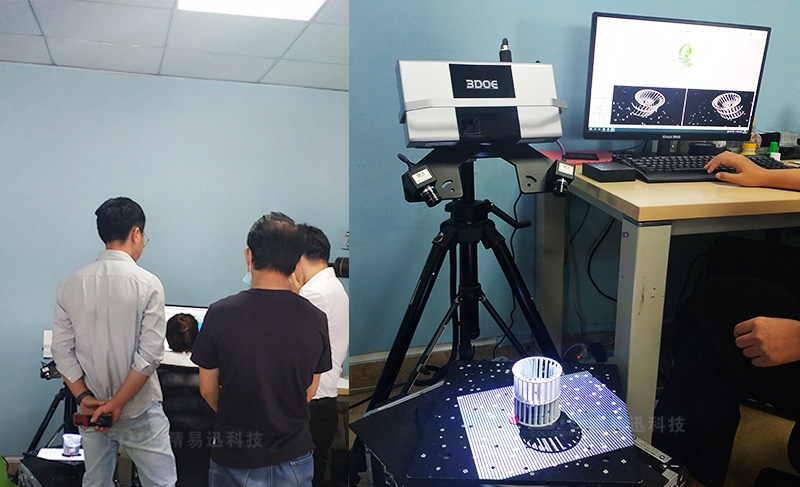

3、通過PTS-A拍照式三維掃描儀掃描扇葉，獲取風扇葉片高精度的三維點云數據。

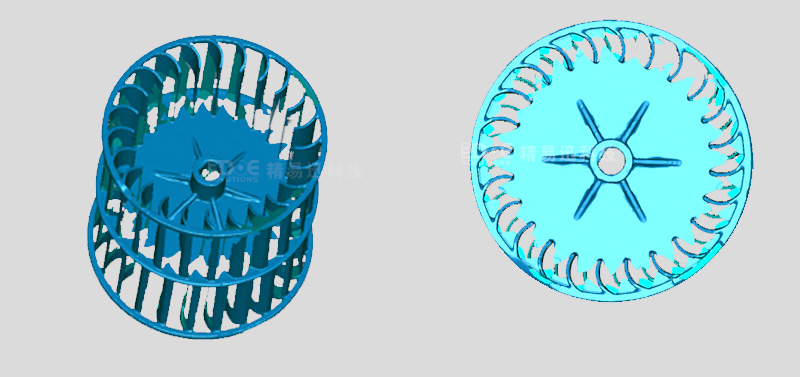

4、通過逆向設計軟件Geomagic Studio處理得到風扇葉片STL格式的三維模型；
5、將風扇葉片三維數據導入逆向建模軟件（Pro/E、UG）進行逆向建模；
6、利用逆向建模軟件處理得到的風扇葉片CAD數據，即可用于二次設計、外觀質量檢測等應用；
